JIDONGDAmembekalkanSambungan Pengembangan Getah Sfera Bergandauntuk sistem saluran paip industri yang memerlukan pengasingan getaran yang boleh dipercayai, pampasan pergerakan dan fleksibiliti sambungan. Direka bentuk dengan badan getah dwi-sfera, lapisan fabrik bertetulang dan perlindungan jejaring keluli tahan karat, komponen fleksibel ini sesuai untuk menuntut aplikasi paip yang melibatkan pam, pemampat, sistem air, udara, minyak, bahan kimia lembut dan cecair industri lain.
Sambungan pengembangan dwi-sfera direka untuk menyerap pergerakan saluran paip sambil membantu mengurangkan getaran dan tekanan yang dipindahkan daripada peralatan yang disambungkan ke dalam sistem paip. Berbanding dengan struktur sfera tunggal, geometri dua sferanya memberikan fleksibiliti tambahan dan penyerapan pergerakan. JIDONGDA menawarkan sambungan pengembangan getah bertetulang menggunakan bahan seperti EPDM, NBR, dan Neoprena, dengan tetulang fabrik berbilang lapisan dan lapisan mesh keluli tahan karat luaran. Bergantung pada reka bentuk, spesifikasi yang tersedia boleh meliputi kelas tekanan DN32–DN600, PN10/PN16/PN25, dan julat suhu dari -20°C hingga +120°C, dengan sebatian khas tersedia untuk suhu yang lebih tinggi.
Jadual Kandungan
- Apakah Sambungan Pengembangan Getah Sfera Berganda?
- Mengapa Ia Penting dalam Sistem Perpaipan Perindustrian?
- Bagaimana Sendi Dibina?
- Apakah Kelebihan Prestasi Utama?
- Apakah Spesifikasi Teknikal yang Perlu Diperiksa oleh Pembeli?
- Di Mana Ia Boleh Digunakan?
- Bagaimanakah Pembeli Harus Memilih Model Yang Tepat?
- Apa yang Perlu Dipertimbangkan Semasa Pemasangan?
- Soalan Lazim
- Bagaimana Anda Boleh Meminta Penyelesaian Tersuai?

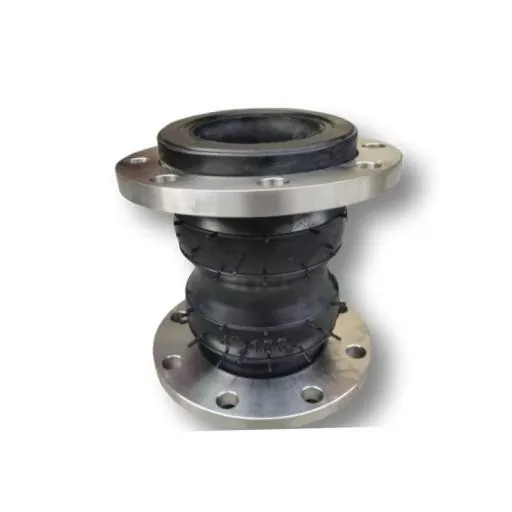

Apakah Sambungan Pengembangan Getah Sfera Berganda?
Sambungan pengembangan getah sfera berganda ialah komponen sambungan saluran paip fleksibel yang terdiri daripada dua bahagian getah sfera. Tujuan utamanya adalah untuk menampung pergerakan dan mengurangkan penghantaran getaran antara peralatan dan paip yang disambungkan.
Tidak seperti sambungan paip tegar, struktur getah fleksibel boleh bertindak balas kepada pergerakan paksi, sisi dan sudut. Ini menjadikan sambungan amat berguna di sekeliling peralatan berputar atau salingan di mana getaran dan turun naik tekanan boleh memberi tekanan tambahan pada saluran paip.
Konfigurasi dwi-sfera amat berguna apabila sistem paip memerlukan fleksibiliti dan penyerapan getaran yang lebih besar daripada yang boleh disediakan oleh penyambung sfera tunggal konvensional. Geometri sfera mengagihkan pergerakan melalui badan getah fleksibel daripada menumpukan semua pergerakan pada titik sambungan tegar.
Bagi pembeli yang membandingkan sambungan pengembangan getah, reka bentuk dwi-sfera hendaklah dinilai mengikut tekanan operasi, suhu, media, keperluan pergerakan, konfigurasi bebibir dan keadaan pemasangan.
Mengapa Ia Penting dalam Sistem Perpaipan Perindustrian?
Saluran paip industri jarang terdedah kepada keadaan statik sepenuhnya. Pam bermula dan berhenti, pemampat menjana getaran mekanikal, cecair mencipta turun naik tekanan, dan perubahan suhu menyebabkan komponen yang disambungkan mengembang atau mengecut.
Tanpa fleksibiliti yang mencukupi, daya dinamik ini boleh dipindahkan terus ke dalam paip, bebibir, injap, pam dan peralatan lain. Dari masa ke masa, pemuatan berulang boleh menyumbang kepada keletihan, tekanan sambungan, kebocoran atau haus komponen pramatang.
Sambungan pengembangan yang fleksibel membantu mengasingkan kesan ini. Badan getahnya menyediakan zon pergerakan terkawal antara bahagian paip tegar, manakala lapisan tetulang menyokong struktur di bawah beban operasi.
- Menyerap getaran yang dihasilkan oleh peralatan.
- Mengimbangi pergerakan saluran paip.
- Membantu mengurangkan kepekatan tekanan di sekitar sambungan.
- Menampung pergerakan haba dan toleransi pemasangan.
- Menyokong operasi sistem paip dinamik yang lebih stabil.
- Membantu melindungi peralatan yang disambungkan daripada penghantaran getaran yang berlebihan.
Bagaimana Sendi Dibina?
Prestasi sambungan pengembangan yang fleksibel banyak bergantung pada geometri, sebatian getah, struktur tetulang dan reka bentuk sambungannya. Konfigurasi dwi-sfera bertetulang biasa menggabungkan beberapa lapisan berfungsi.
Badan Getah Dua Sfera
Geometri dua sfera mencipta bahagian kerja yang fleksibel yang mampu mengendalikan pergerakan dalam pelbagai arah. Struktur melengkung juga membolehkan ubah bentuk tanpa bergantung pada sambungan yang tegar sepenuhnya.
Pengukuhan Fabrik Berbilang Lapisan
Pengukuhan fabrik dimasukkan ke dalam badan getah untuk meningkatkan rintangan tekanan dan ketahanan lesu. Struktur tetulang dipilih mengikut kelas tekanan yang diperlukan dan keadaan aplikasi.
Perlindungan Mesh Keluli Tahan Karat
Lapisan mesh keluli tahan karat luaran boleh memberikan perlindungan mekanikal tambahan dan sokongan struktur. Ia amat berharga dalam persekitaran di mana sambungan pengembangan terdedah kepada beban dinamik dan getaran berulang.
Sambungan Bebibir
Hujung bebibir menyediakan kaedah praktikal untuk menyambungkan sambungan fleksibel ke paip sedia ada. Dimensi bebibir yang betul, corak bolt, pemilihan gasket, dan penjajaran adalah penting untuk mengekalkan prestasi pengedap.
Apakah Kelebihan Prestasi Utama?
Nilai sambungan pengembangan getah dua sfera melangkaui fleksibiliti saluran paip mudah. Pembinaannya menangani beberapa cabaran biasa yang dihadapi dalam sistem paip perindustrian.
| Ciri Prestasi | Faedah Kejuruteraan | Keperluan Biasa |
|---|---|---|
| Geometri dua sfera | Memberi peningkatan fleksibiliti dan penyerapan pergerakan | Sistem paip dinamik |
| Pengukuhan fabrik | Meningkatkan rintangan tekanan dan ketahanan keletihan | Saluran paip bertekanan |
| Mesh keluli tahan karat | Menyediakan perlindungan mekanikal tambahan | Persekitaran getaran tinggi |
| Fleksibiliti getah | Mengurangkan penghantaran getaran | Pam dan pemampat |
| Sambungan bebibir | Menyokong pemasangan dan pengedap yang stabil | Rangkaian paip industri |
| Sebatian getah tersuai | Membenarkan penyesuaian kepada media dan suhu yang berbeza | Aplikasi khusus |
Ciri-ciri ini menjadikan produk sesuai untuk aplikasi di mana penyambung tegar konvensional mungkin tidak memberikan fleksibiliti atau pengasingan getaran yang mencukupi.
Apakah Spesifikasi Teknikal yang Perlu Diperiksa oleh Pembeli?
Memilih sambungan fleksibel harus bermula dengan keadaan operasi sebenar dan bukannya hanya memilih diameter paip nominal. Spesifikasi berikut amat penting apabila menilai reka bentuk dwi-sfera.
| Spesifikasi | Tersedia / Julat Biasa |
|---|---|
| Struktur | Badan getah dua sfera + tetulang fabrik + jaring keluli tahan karat |
| Bahan Getah | EPDM, NBR, Neoprena, sebatian tersuai |
| Pengukuhan | Fabrik berbilang lapisan dan dawai keluli tahan karat |
| Tekanan Kerja | PN10 / PN16 / PN25, bergantung pada struktur |
| Julat Suhu | -20°C hingga +120°C; sebatian khas sehingga +150°C |
| Pergerakan | Pampasan paksi, sisi dan sudut |
| Saiz Nominal | DN32–DN600; saiz yang lebih besar tersedia melalui penyesuaian |
| Sambungan | Kelengkapan bebibir atau kejuruteraan tersuai |
| Media Serasi | Air, udara, minyak, bahan kimia ringan dan cecair industri |
Pemilihan sebenar hendaklah sentiasa berdasarkan reka bentuk sistem yang lengkap. Tekanan, suhu, komposisi bendalir, amplitud pergerakan, dimensi bebibir, dan persekitaran pemasangan hendaklah disahkan sebelum pengeluaran.
Di Mana Ia Boleh Digunakan?
Sambungan fleksibel dwi-sfera amat berkaitan dengan sistem paip di mana getaran, pergerakan atau tekanan mekanikal tidak dapat dihapuskan sepenuhnya.
Sistem Pam dan Pemampat
Pam dan pemampat adalah sumber biasa bagi getaran mekanikal. Memasang sambungan fleksibel berhampiran peralatan boleh membantu mengehadkan pemindahan getaran ke dalam saluran paip yang disambungkan.
Paip Air dan Bendalir
Rawatan air, peredaran air industri dan sistem pengangkutan cecair am boleh menggunakan sambungan pengembangan getah untuk menampung pergerakan sambil mengekalkan sambungan yang fleksibel.
Barisan Proses Perindustrian
Sistem mengangkut minyak serasi, udara, bahan kimia ringan dan cecair industri lain boleh menggunakan sebatian getah yang berbeza mengikut rintangan media yang diperlukan.
Susun Atur Talian Paip yang Kompleks
Apabila berbilang bahagian paip, sambungan peralatan dan toleransi struktur mewujudkan cabaran penjajaran, sambungan fleksibel yang dipilih dengan betul boleh memberikan kapasiti pergerakan tambahan.
Bagaimanakah Pembeli Harus Memilih Model Yang Tepat?
Pasukan perolehan hendaklah memberikan maklumat operasi terperinci apabila meminta sebut harga. Ini membolehkan pengilang memadankan kompaun getah, tetulang, saiz, penarafan tekanan dan konfigurasi sambungan dengan aplikasi sebenar.
- Sahkan diameter paip:Kenal pasti saiz paip DN atau nominal yang diperlukan.
- Periksa tekanan operasi:Pilih kelas tekanan yang sesuai untuk keadaan operasi biasa dan sementara.
- Kenal pasti suhu operasi:Pertimbangkan kedua-dua suhu normal dan potensi suhu puncak.
- Nyatakan medium:Air, minyak, udara, bahan kimia dan cecair lain mungkin memerlukan sebatian getah yang berbeza.
- Ukur pergerakan:Tentukan pergerakan paksi, sisi dan sudut yang dijangkakan.
- Sahkan dimensi bebibir:Corak lubang bolt dan dimensi sambungan mesti sepadan dengan saluran paip.
- Pertimbangkan persekitaran pemasangan:Pendedahan luar, keamatan getaran dan peralatan sekeliling boleh menjejaskan konfigurasi akhir.
Menyediakan butiran ini lebih awal boleh mengurangkan ralat spesifikasi dan menjadikan penyesuaian OEM lebih cekap.
Apa yang Perlu Dipertimbangkan Semasa Pemasangan?
Malah sambungan pengembangan yang direka bentuk dengan betul memerlukan pemasangan yang betul. Badan fleksibel tidak boleh dianggap sebagai pengganti sokongan atau penjajaran paip yang betul.
- Periksa penjajaran bebibir sebelum mengetatkan bolt.
- Gunakan gasket yang serasi dan pengikat yang dinyatakan dengan betul.
- Elakkan regangan, mampatan atau berpusing yang berlebihan semasa pemasangan.
- Pastikan paip bersebelahan disokong dengan betul.
- Elakkan objek tajam atau komponen luaran daripada merosakkan badan getah.
- Sahkan bahawa pergerakan operasi kekal dalam julat pampasan yang direka bentuk.
- Periksa sendi secara berkala untuk melihat kehausan, keretakan, ubah bentuk atau masalah sambungan.
Pemasangan yang betul membantu sambungan berfungsi mengikut reka bentuk yang dimaksudkan dan boleh mengurangkan beban mekanikal yang tidak perlu pada elemen fleksibel.
Soalan Lazim
1. Apakah kelebihan utama Sendi Pengembangan Getah Sfera Berganda?
Kelebihan fungsi utama adalah keupayaannya untuk menyediakan peningkatan penyerapan pergerakan dan pengasingan getaran melalui struktur fleksibel dwi-sfera.
2. Apakah bahan yang ada untuk badan getah?
Pilihan bahan biasa termasuk EPDM, NBR dan Neoprena. Sebatian getah tersuai juga boleh dipertimbangkan apabila medium operasi atau suhu memerlukan rumusan khusus.
3. Apakah penilaian tekanan yang tersedia?
Bergantung pada struktur dan keperluan aplikasi, konfigurasi boleh direka bentuk untuk kelas tekanan kerja PN10, PN16 atau PN25.
4. Apakah saiz yang boleh disesuaikan?
Rangkaian produk yang dirujuk meliputi DN32 hingga DN600, manakala saiz yang lebih besar boleh dipertimbangkan mengikut keperluan projek dan spesifikasi kejuruteraan.
5. Bolehkah ia digunakan berhampiran pam dan pemampat?
ya. Pam dan pemampat adalah lokasi pemasangan biasa kerana mesin ini boleh menghasilkan getaran dan beban dinamik yang perlu diasingkan daripada saluran paip yang disambungkan.
6. Bolehkah jenis sambungan disesuaikan?
ya. Sambungan bebibir tersedia, dan kelengkapan kejuruteraan tersuai boleh dibangunkan mengikut konfigurasi saluran paip dan keperluan projek.
Bagaimana Anda Boleh Meminta Penyelesaian Tersuai?
Bagi pembeli industri, memilih sambungan fleksibel yang betul ialah gabungan spesifikasi produk dan kejuruteraan sistem. JIDONGDA menyediakan penyelesaian sambungan pengembangan getah tersuai meliputi diameter berbeza, sebatian getah, struktur tetulang, keperluan tekanan dan konfigurasi sambungan. Apabila meminta sebut harga, berikan saiz paip, tekanan operasi, suhu, media, keperluan pergerakan, dimensi bebibir dan persekitaran aplikasi apabila boleh. Butiran ini membolehkan pengilang menilai konfigurasi yang sesuai dengan lebih tepat.
Jika anda mendapatkan sumber sambungan fleksibel yang boleh dipercayai untuk pam, pemampat, saluran paip air, sistem proses perindustrian atau aplikasi lain yang menuntut,hubungi kamiuntuk membincangkan keadaan operasi anda, keperluan penyesuaian, spesifikasi teknikal dan keperluan pesanan pukal dengan JIDONGDA.
