Pembekal Gandingan Pantas China

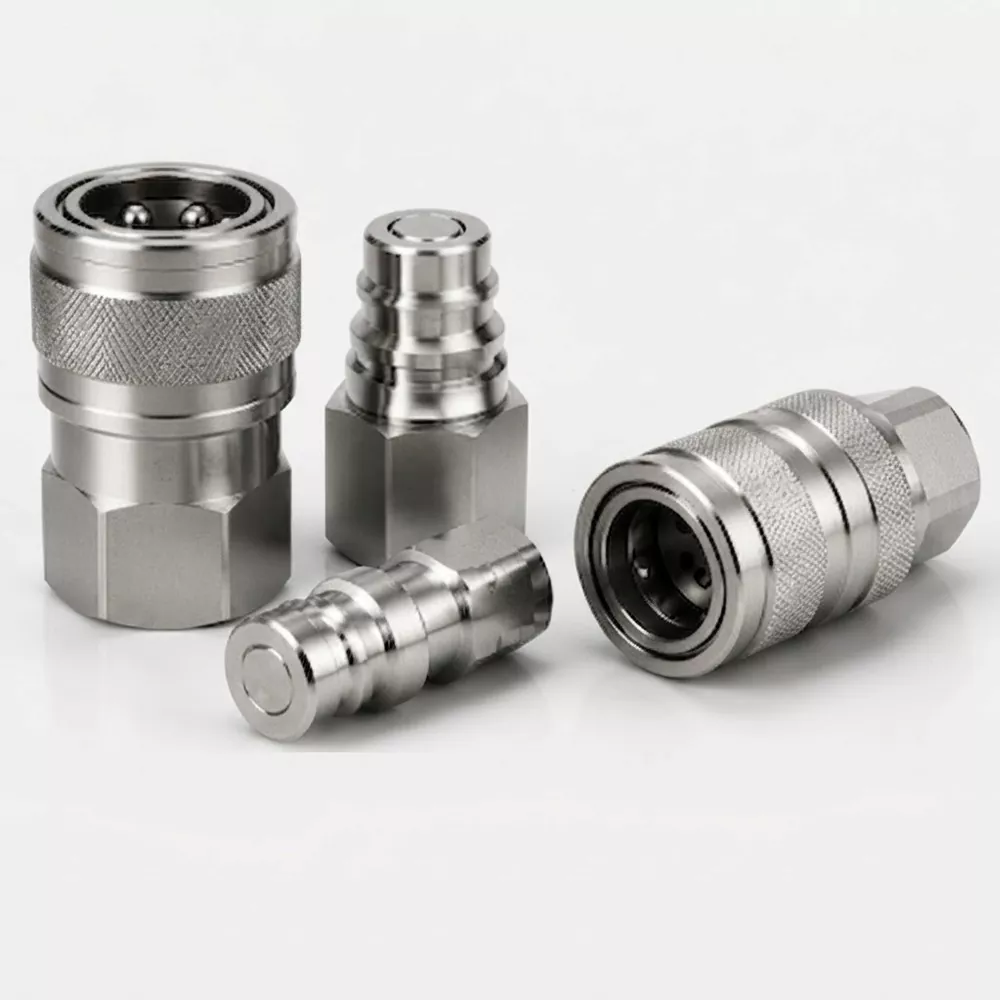

Dalam sistem kuasa bendalir, aGandingan Pantasialah peranti mekanikal yang membolehkan sambungan pantas dan selamat serta memutuskan sambungan talian bendalir tanpa memerlukan alat atau prosedur yang rumit. Komponen ini penting dalam aplikasi hidraulik, pneumatik dan penyejukan di mana kecekapan, keselamatan dan kehilangan bendalir yang minimum adalah keutamaan. Di JIDONGDA, kami telah menghabiskan beberapa dekad untuk menapis reka bentuk dan pembuatan gandingan pantas untuk memenuhi keperluan industri global yang menuntut. Portfolio kami merangkumi pelbagai konfigurasi, bahan dan penarafan tekanan, membolehkan penyepaduan yang lancar ke dalam jentera pertanian, peralatan pembinaan, talian automasi industri dan alatan perkhidmatan automotif.

Aplikasi Biasa dan Kegunaan Industri

• Pertanian:Gandingan pantas pada alat kawalan jauh hidraulik traktor membolehkan perubahan pelaksanaan pantas. Gandingan jenis Perintis ISO 5675 JIDONGDA digunakan secara meluas pada pemuat dan balers, dipasang dengan penutup habuk dan poppet aliran tinggi untuk mengurangkan pembentukan haba.
• Pembinaan dan Pemindahan Tanah:Jengkaut, kemudi gelincir dan pemuat roda bergantung pada gandingan pantas muka rata untuk penyambung kuasa seperti tukul dan grapple. Siri JIDONGDA JD-FF menahan tekanan impuls yang tinggi dan menahan brinelling pada bola pengunci.
• Jentera Perindustrian:Penekan, mesin pengacuan suntikan dan unit kuasa hidraulik menggunakan gandingan pantas untuk sambungan tolok, port silinder dan perkakas modular. Siri JD-A-CS padat lebih disukai untuk reka bentuk lengan tekan untuk menyambungnya.
• Perkhidmatan Automotif:Alat udara di bengkel menggunakan gandingan pantas tembaga ringan. Siri JD-PN JIDONGDA menawarkan operasi satu tangan dan aliran udara yang tinggi untuk sepana impak dan senapang semburan.
• Kereta Api dan Laut:Gandingan keluli tahan karat dengan pengedap FKM digunakan dalam sistem brek dan hidraulik penetasan. Gandingan ini menjalani ujian kelulusan jenis mengikut piawaian DNV atau ABS.

Kawalan Kualiti dan Prosedur Pengujian di JIDONGDA

Setiap kumpulan gandingan pantas yang dihasilkan oleh JIDONGDA menjalani jaminan kualiti yang komprehensif. Bahan mentah diperiksa dengan spektrometer untuk mengesahkan komposisi kimia. Selepas pemesinan, dimensi kritikal diukur dengan CMM (mesin pengukur koordinat) dan pembanding optik. Ujian fungsional termasuk langkah-langkah berikut:

• Ujian tekanan bukti pada 1.5 kali tekanan kerja terkadar selama 3 minit, dengan kebocoran luar sifar dibenarkan.
• Ujian pensampelan tekanan pecah, di mana gandingan mesti melebihi 4 kali ganda tekanan kerja terkadar tanpa patah.
• Ujian kebocoran vakum untuk gandingan pneumatik, di mana penurunan tekanan mestilah kurang daripada 0.01 bar selama 30 saat.
• Pengukuran daya sambungan dan daya tarik, memastikan usaha pengguna yang konsisten dan pematuhan kepada had ISO.
• Ujian semburan garam (ASTM B117) untuk komponen bersalut, menyasarkan ≥720 jam kepada karat merah.

JIDONGDA mengekalkan makmal ujian dalaman yang dilengkapi dengan pelantar ketahanan berbilang stesen yang mengitar gandingan berterusan selama berbulan-bulan. Data ini memacu peningkatan dalam kemasan permukaan dan rawatan haba, menghasilkan produk yang telah diterima pakai oleh OEM terkemuka di seluruh dunia.

Soalan Lazim

Apakah perbezaan antara gandingan pantas ISO 7241-1 A dan ISO 7241-1 B?

Perbezaan utama terletak pada mekanisme dan dimensi injap. ISO 7241-1 A (juga dipanggil jenis "poppet") menggunakan injap poppet dalam kedua-dua bahagian dan biasa digunakan dalam aplikasi hidraulik pertanian dan am. ISO 7241-1 B (sering dirujuk sebagai jenis "bola") mempunyai reka bentuk injap bola dan boleh ditukar ganti dengan siri 60 Parker dan gandingan industri yang serupa. Walaupun kedua-dua piawai berkongsi benang diameter luar yang sama dalam pelbagai saiz, geometri pengedap dalaman tidak boleh ditukar ganti. Percubaan untuk menyambungkan separuh A dengan separuh B akan mengakibatkan aliran tidak sepadan dan kemungkinan kebocoran. JIDONGDA mengeluarkan kedua-dua keluarga dengan tanda badan yang berbeza untuk mengelakkan kekeliruan di tapak.

Bolehkah gandingan cepat JIDONGDA digunakan dengan air atau bahan kimia yang agresif?

Ya, tetapi pemilihan bahan dan meterai mestilah sesuai. Untuk cecair berasaskan air, menggunakan gandingan keluli karbon berisiko terhakis, walaupun dengan penyaduran zink. JIDONGDA mengesyorkan badan keluli tahan karat (SS316) digabungkan dengan pengedap EPDM untuk air ternyahion atau litar penyejukan. Untuk bahan kimia yang agresif seperti ester fosfat atau cecair brek tertentu, pengedap FKM adalah dinasihatkan, dan permukaan logam yang dibasahi mungkin memerlukan penyaduran nikel tanpa elektro. Pasukan kejuruteraan kami boleh menyemak carta keserasian bendalir khusus dan mencadangkan konfigurasi optimum. Kami juga menawarkan gandingan dengan cincin sandaran PTFE untuk rintangan kimia yang melampau.

Bagaimanakah cara untuk mengelakkan tekanan terperangkap semasa memutuskan sambungan?

Tekanan yang terperangkap boleh membuat penyambungan semula sukar atau berbahaya. JIDONGDA menangani perkara ini dalam dua cara. Mula-mula, gandingan muka rata standard kami (siri JD-FF) menampilkan reka bentuk sambung bawah tekanan yang membolehkan hujung lelaki ditolak masuk walaupun badan wanita bertekanan, sehingga had tertentu (biasanya 40 bar untuk bahagian lelaki). Kedua, kami menawarkan gandingan skru bersama-sama khusus untuk pelepasan tekanan tinggi. Sebagai alternatif, alat pelepas tekanan atau gandingan dengan injap berdarah terbina dalam boleh digunakan. Sentiasa ikuti prosedur hidraulik yang selamat dan pakai peralatan pelindung apabila berurusan dengan talian bertekanan.

Apakah penyelenggaraan yang diperlukan untuk gandingan pantas bagi memastikan hayat perkhidmatan yang panjang?

Penyelenggaraan tetap adalah minimum tetapi penting. Periksa gandingan untuk kerosakan luaran, kakisan atau haus pada bola pengunci dan alur selepas setiap 500 jam operasi. Bersihkan permukaan mengawan dan penutup habuk sebelum disambungkan untuk mengelakkan kemasukan pencemaran. Pelincir cincin-O dengan gris yang serasi secara berkala jika gandingan kekal terputus untuk tempoh yang lama. Dalam persekitaran yang kotor, penutup pelindung hendaklah dipasang pada kedua-dua bahagian apabila tidak digunakan. JIDONGDA membekalkan kit pengedap gantian dan penutup habuk, dan kami mengesyorkan menggantikan pengedap selepas kira-kira 100,000 kitaran atau apabila kebocoran diperhatikan pada tekanan standard.

Adakah JIDONGDA menawarkan konfigurasi benang bukan standard atau gandingan pantas tersuai?

betul-betul. Walaupun kami menyimpan pelbagai rangkaian standard (BSPP, NPT, SAE, metrik), benang tersuai dan saiz badan adalah sebahagian daripada perniagaan harian kami. Kami boleh memesin benang khas seperti suar JIC 37° atau bos cincin-O pengedap muka, dan kami boleh mengubah konfigurasi panjang atau heks keseluruhan. Untuk pelanggan OEM yang besar, JIDONGDA boleh mereka bentuk pemasangan gandingan khusus dengan ciri aliran tertentu, injap sehala bersepadu atau lengan berkod warna. Kuantiti pesanan minimum dikenakan, dan pasukan kejuruteraan kami akan bekerjasama dengan anda daripada prototaip hingga pengeluaran penuh, menggunakan model 3D dan analisis FEA untuk mengesahkan reka bentuk sebelum pemesinan.

Bagaimanakah saya mengenal pasti gandingan pantas penggantian yang betul untuk peralatan saya?

Pengenalpastian melibatkan pemeriksaan beberapa parameter. Pertama, ukur saiz benang dan pic dengan tolok benang. Kedua, tentukan profil hidung mengawan - bandingkan dengan siluet standard ISO untuk jenis A, B, muka rata atau Pioneer. Ketiga, perhatikan kaedah penguncian: kunci bola, kunci pin, atau kolar berulir. Akhir sekali, pertimbangkan tekanan dan cecair aplikasi. Jika anda boleh memberikan nombor bahagian asal atau foto dengan dimensi, pasukan sokongan teknikal JIDONGDA boleh merujuk silang kepada siri kami. Kami mengekalkan pangkalan data pertukaran yang komprehensif meliputi jenama popular, membolehkan penggantian cepat dan tepat.
