Sedutan Berdiameter Besar dan Hos Getah Bebibir Pelepasan

Hos Getah Bebibir Diameter Besar Penyedutan dan Pelepasan ialah sejenis hos perindustrian yang digunakan untuk pengangkutan fleksibel media aliran besar. Ia terutamanya menyelesaikan penyesuaian keadaan sambungan, anjakan dan sedutan/pelepasan antara saluran paip tetap dan pam, peralatan atau sistem saluran paip boleh alih.

Menurut maklumat produk sedia ada, siri ini digunakan terutamanya untuk menyampaikan air, air laut, buburan, buburan mineral, pasir, kerikil, tailing dan beberapa cecair industri.

Hos JIDONGDA boleh mengkonfigurasi produk mengikut spesifikasi pelanggan, parameter teknikal, lukisan atau keadaan operasi sebenar.

Semasa pembelian, adalah disyorkan untuk mengesahkan diameter dalam, panjang, tekanan kerja, tekanan vakum, sederhana, suhu dan piawai bebibir untuk memastikan struktur hos sepadan dengan sistem saluran paip sebenar.

Berbanding dengan hos biasa yang digunakan terutamanya untuk menyampaikan tekanan positif, produk ini menambah pilihan sokongan dawai keluli lingkaran dalam struktur, yang boleh memberikan sokongan untuk aplikasi sedutan dan vakum.

Lapisan tetulang fabrik/tali berbilang lapisan digunakan untuk menahan tekanan kerja, manakala getah dalam dan getah luar dipilih mengikut sederhana, suhu dan persekitaran operasi.

Prinsip Kerja dan Gabungan Struktur

Hos Getah Bebibir Diameter Besar Penyedutan dan Pelepasan mencapai pengangkutan media melalui gabungan:

Lapisan Getah Dalam + Lapisan Tetulang + Rangka Kerja Wayar Keluli Lingkaran (mengikut konfigurasi model) + Lapisan Getah Luar + Bebibir Akhir

Semasa operasi pelepasan, tekanan dalaman terutamanya disokong oleh lapisan tetulang.

Semasa operasi sedutan atau vakum, rangka kerja dawai keluli lingkaran menyediakan sokongan lilitan, membantu mengurangkan risiko hos merata dan runtuh.

Bebibir hujung digunakan untuk sambungan bolt dengan pam, injap, saluran paip dan peralatan lain.

Spesifikasi bebibir boleh disahkan mengikut piawaian saluran paip di tapak atau lukisan pelanggan, mengurangkan masalah pemasangan yang disebabkan oleh dimensi sambungan yang tidak sepadan.

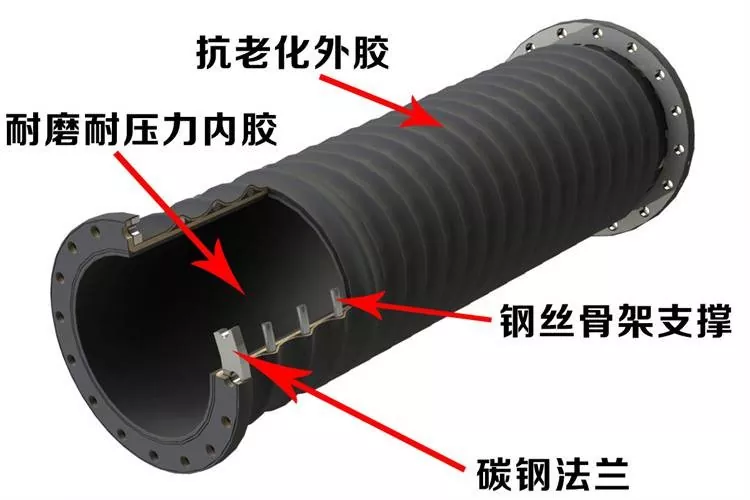

Ilustrasi Struktur Produk

Struktur: Getah Dalam yang tahan haus, Lapisan Pengukuhan, Rangka Kerja Wayar Keluli Lingkaran, Getah Luar dan Bebibir Keluli Karbon

Penerangan Struktur Utama

• Lapisan Getah Dalam:
Menghubungi secara langsung medium penyampai. Bahan getah yang sesuai boleh dipilih mengikut media seperti air, buburan, buburan mineral, pasir dan kerikil, serta keadaan operasi sebenar.

• Lapisan Fabrik Bertetulang:
Menggunakan fabrik kord berbilang lapisan/struktur tetulang fabrik untuk menahan beban tekanan utama.

• Rangka Kerja Wayar Keluli Lingkaran:
Digunakan untuk penyelesaian struktur yang memerlukan penyedutan atau penghantaran vakum, memberikan sokongan untuk badan hos.

• Lapisan Getah Luar:
Menyediakan perlindungan luaran dan boleh dipilih mengikut rintangan penuaan, rintangan lelasan dan keadaan operasi luar.

• Bebibir Akhir:
Boleh dilengkapi dengan bebibir keluli karbon atau keluli tahan karat dan dipadankan mengikut piawaian, dimensi atau lukisan pelanggan.

Kelebihan Utama

Penyampaian Diameter Besar:
Tersedia dalam pelbagai spesifikasi diameter besar, sesuai untuk pengangkutan media aliran besar. Julat diameter sebenar yang tersedia hendaklah disahkan mengikut keperluan teknikal.

Kebolehsuaian Sedutan dan Pelepasan:
Mengikut konfigurasi struktur, ia boleh digunakan untuk penyedutan media, pelepasan atau gabungan penyedutan dan pelepasan.

Sambungan Flange yang Mudah:
Bebibir boleh dikonfigurasikan mengikut piawaian biasa seperti GB, DIN, ANSI, JIS, ASME dan lukisan pelanggan.

Penyelesaian Tahan Haus Pilihan:
Untuk media yang melelas seperti buburan, buburan mineral, pasir dan kerikil, getah dalam dan struktur tetulang yang sesuai boleh dipilih mengikut keadaan haus.

Sambungan Fleksibel:
Hos getah menyediakan kebolehsuaian lentur dan anjakan tertentu, sesuai untuk getaran peralatan, anjakan saluran paip dan keadaan sisihan pemasangan.

Disesuaikan Mengikut Keadaan Kerja:
OEM dan penyesuaian bukan standard tersedia berdasarkan diameter, panjang, tekanan, tekanan vakum, suhu, bahan getah, spesifikasi bebibir dan warna.

Spesifikasi Teknikal

Parameter berikut disusun daripada maklumat produk sedia ada. Oleh kerana diameter, struktur, panjang dan keadaan operasi yang berbeza boleh menjejaskan prestasi akhir, parameter/lukisan teknikal yang disahkan akan digunakan untuk pembelian rasmi.

Nota Pengesahan Spesifikasi:
Maklumat produk asal mengandungi dua perihalan julat diameter berbeza: "DN100–DN1000" dan "DN100–DN2000", manakala jadual parameter semasa menyenaraikan sehingga DN500. Untuk mengelakkan maklumat yang tidak konsisten di laman web, adalah disyorkan untuk mengesahkan julat bekalan diameter besar akhir mengikut keupayaan pengeluaran dan bekalan sebenar sebelum diterbitkan.

Senario Aplikasi

perlombongan

Digunakan untuk menghantar buburan mineral, tailing dan buburan yang mengandungi zarah.

Untuk media yang sangat kasar, bahan getah dalam dan struktur tetulang harus dipilih mengikut saiz zarah, kepekatan, kadar aliran dan tekanan.

mengorek

Sesuai untuk kapal mengorek, pam buburan, saluran paip pelepasan lumpur dan beberapa sistem penghantar bawah air.

Boleh digunakan untuk sedutan dan pelepasan buburan, enap cemar, pasir dan bahan lain.

Pelabuhan & Terminal

Digunakan dalam sistem penghantar cecair atau bahan yang memerlukan kapasiti diameter besar dan sambungan fleksibel.

Spesifikasi bebibir boleh dikonfigurasikan mengikut keperluan sambungan di tapak.

Pasir & Kerikil

Sesuai untuk menghantar pasir, kerikil, campuran pasir air, mortar dan bahan yang mengandungi zarah lain.

Struktur tahan haus boleh dipilih mengikut keadaan lelasan sebenar.

Industri Keluli

Boleh digunakan untuk air industri, buburan, buburan mineral dan beberapa pengangkutan media industri.

Juga sesuai untuk sambungan saluran paip yang fleksibel antara peralatan berskala besar.

Pembinaan & Kejuruteraan

Mengikut tahap tekanan, konfigurasi sederhana dan struktur, ia boleh digunakan dalam peralatan pembinaan dan projek kejuruteraan untuk pengangkutan cecair atau bahan.

Pemindahan Bahan Perindustrian

Sesuai untuk sistem pengangkutan industri seperti tenaga, rawatan air dan peralatan kejuruteraan.

Penyelesaian tersuai tersedia mengikut media dan keadaan operasi sebenar.

Panduan Pemilihan dan Pengesahan Pembelian

Apabila membeli Hos Getah Bebibir Diameter Besar Penyedutan dan Pelepasan, tidak disyorkan untuk menyebut hanya berdasarkan diameter dalam.

Untuk hos sedutan dan pelepasan, tekanan vakum, lelasan sederhana, suhu dan keperluan sambungan bebibir akan menjejaskan konfigurasi struktur akhir dan prestasi perkhidmatan.

• Sahkan medium penghantar dahulu:
Air, air laut, buburan, buburan mineral, tailing, pasir, kerikil atau media industri lain.

• Sahkan keadaan kerja:
Kadar aliran, tekanan kerja, tekanan vakum kerja, suhu sederhana, kepekatan sederhana dan saiz zarah.

• Sahkan keperluan pemasangan:
Diameter dalam, panjang, keperluan lentur/anjakan, piawaian bebibir, dimensi bebibir dan jenis permukaan pengedap.

• Untuk aplikasi lelasan tinggi seperti buburan mineral, tailing dan pasir/kerikil:
Penyelesaian getah dalaman yang tahan haus harus disahkan.

• Untuk aplikasi penyedutan atau vakum:
Tahap tekanan vakum harus ditentukan, dan sama ada rangka kerja dawai keluli lingkaran diperlukan harus disahkan.

• Untuk projek bukan standard:
Menyediakan lukisan, sampel hos lama atau dimensi sambungan sebenar disyorkan untuk pengesahan teknikal.

Langkah Berjaga-jaga Operasi

· Tekanan kerja, tekanan vakum dan suhu tidak boleh melebihi julat yang dibenarkan bagi model hos yang disahkan. Had khusus hendaklah tertakluk kepada dokumen pengesahan teknikal produk.

· Apabila menghantar media yang melelas seperti pasir dan buburan mineral, struktur getah dalam yang sesuai hendaklah dipilih mengikut keadaan haus sebenar, dan badan hos hendaklah diperiksa dengan kerap.

· Sebelum pemasangan bebibir, periksa standard bebibir, jarak lubang bolt, permukaan pengedap dan dimensi sambungan bolt untuk mengelakkan penjajaran paksa semasa pemasangan.

· Untuk aplikasi sedutan, keperluan vakum dan konfigurasi tetulang dawai keluli lingkaran hendaklah disahkan. Jika hos tidak normal merata, runtuh atau ubah bentuk berlaku, hentikan penggunaan hos dan periksa keadaan operasi.

· Semasa pemasangan dan pengangkutan, elakkan hentaman yang tidak perlu, memerah atau menyeret pada hujung bebibir untuk mengurangkan kerosakan pada bahagian sambungan dan badan hos.

· Untuk media kimia khas, media suhu tinggi atau keadaan pengendalian bukan standard, berikan maklumat seperti komposisi dan suhu sederhana sebelum membeli. Kakitangan teknikal hendaklah mengesahkan keserasian bahan.

Penyelenggaraan dan Pengurusan Hayat Perkhidmatan

Hayat perkhidmatan sebenar hos getah diameter besar adalah berkaitan dengan medium penghantar, tekanan, tekanan vakum, suhu, lenturan, keadaan pemasangan dan kekerapan penggunaan.

Oleh itu, penyelenggaraan perlu memberi tumpuan kepada:

Pemeriksaan Berkala + Rekod Keadaan Operasi + Pengendalian Keadaan Tidak Normal Tepat Pada Masanya

· Periksa dengan kerap sama ada lapisan getah luar retak, haus tidak normal, membonjol atau kerosakan lain yang boleh dilihat.

· Periksa sama ada kawasan sambungan bebibir mempunyai kelonggaran, kebocoran atau ubah bentuk yang tidak normal.

· Periksa keadaan hos semasa operasi sedutan dan pelepasan, memberi perhatian kepada kerataan, keruntuhan atau ubah bentuk yang tidak normal.

· Untuk media yang melelas seperti buburan mineral dan pasir/kerikil, rekod keadaan haus mengikut penggunaan sebenar sebagai rujukan untuk pengoptimuman pemilihan masa hadapan.

· Apabila hos tidak berfungsi, elakkan pemampatan jangka panjang oleh objek tajam. Semasa pengendalian dan penyimpanan, kurangkan lenturan dan impak yang tidak perlu.

· Jika tekanan tidak normal, kebocoran jelas, kerosakan struktur atau sambungan tidak normal berlaku, hentikan penggunaan hos dan lakukan pemeriksaan teknikal.

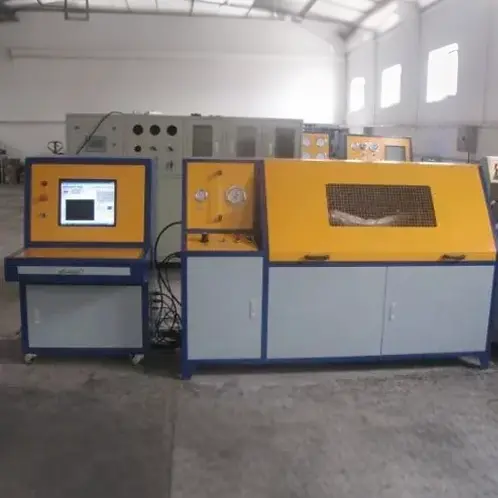

Kawalan Kualiti & Penghantaran

Mengikut maklumat produk sedia ada, produk siap boleh diperiksa mengikut spesifikasi produk dan keperluan pelanggan, termasuk:

· Penampilan

· Diameter dalam

· Diameter luar

· Panjang

· Dimensi bebibir

· Tekanan

· Tekanan vakum / Negatif

· Kekerasan

· Prestasi getah

Jika pelanggan mempunyai keperluan ujian khas, item pemeriksaan dan piawaian penerimaan hendaklah disahkan sebelum membuat pesanan.

Untuk produk tersuai, spesifikasi, keperluan bebibir, tahap tekanan, tekanan vakum, medium penyampai dan keperluan penghantaran boleh disahkan semasa peringkat pengesahan teknikal.

Soalan Lazim

1. Apakah spesifikasi yang tersedia untuk Hos Getah Penyedutan Diameter Besar dan Pelepasan?

Maklumat parameter semasa menyenaraikan diameter dalam biasa termasuk DN100, DN150, DN200, DN250, DN300, DN400 dan DN500 mm. Saiz yang lebih besar boleh disahkan secara teknikal mengikut keperluan projek.

2. Bolehkah bebibir dipasang pada hos?

ya. Produk menggunakan sambungan bebibir dan boleh dilengkapi mengikut piawaian GB, DIN, ANSI, JIS, ASME atau lukisan pelanggan.

3. Bolehkah ia digunakan untuk pengangkutan buburan mineral dan tailing?

ya. Mengikut kepekatan buburan, saiz zarah, kadar aliran, tekanan dan suhu, struktur tahan haus yang sesuai boleh dipilih. Penyelesaian akhir hendaklah disahkan mengikut keadaan operasi sebenar.

4. Bolehkah ia digunakan untuk projek pengorekan?

ya. Hos boleh dipilih mengikut medium, tekanan, keperluan vakum dan kaedah pemasangan sistem pengorekan.

5. Bolehkah ia disesuaikan mengikut lukisan?

ya. Pelanggan boleh menyediakan lukisan, sampel atau parameter teknikal terperinci untuk mengesahkan badan hos dan struktur bebibir.

6. Apakah MOQ itu?

MOQ bergantung pada jenis produk, spesifikasi, panjang dan keperluan penyesuaian.

Produk standard boleh menyokong pembelian kumpulan kecil. Kuantiti tertentu hendaklah disahkan semasa sebut harga.

7. Bolehkah sampel disediakan?

Sesetengah produk standard boleh menyediakan sampel atau sokongan sampel. Kos sampel dan kos pengangkutan hendaklah disahkan mengikut produk tertentu dan situasi pesanan.

8. Apakah masa penghantaran?

Produk standard biasanya memerlukan 7–20 hari bekerja.

Untuk produk tersuai, hos diameter besar dan spesifikasi khas, masa penghantaran hendaklah disahkan mengikut struktur, kuantiti dan keperluan pengeluaran.

Jadual penghantaran yang jelas akan diberikan sebelum membuat pesanan.

9. Bagaimanakah kualiti dijamin untuk pesanan pukal?

Pemeriksaan kualiti boleh dijalankan mengikut spesifikasi produk dan keperluan pelanggan, termasuk penampilan, dimensi, bebibir, tekanan dan ujian vakum.

Item pemeriksaan khas perlu disahkan sebelum membeli.
